2．系统功能特点
● 适合构成100AH/220V、200AH/110V以下系统；尤其适合开闭所、小型用户站；

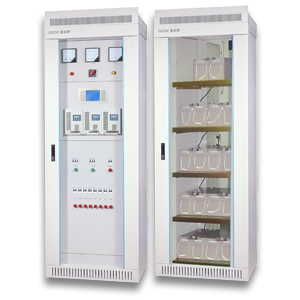

● 采用模块式结构，系统由交流配电、直流馈电、整流模块、降压单元、监控单元、电池单元及闪光装置等组成，更换方便；
● 模块、监控单元和降压单元均采用带电热插拔结构，安装、维护方便快捷；
● 可安装3个5.0A/220V、7.0A/220V或10A/110V整流模块；
● 监控器采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准；
● 监控单元具有对电池自动管理的功能；
● 提供RS232通讯接口，提供RTU、CDT通讯规约选择，可与电站自动化系统连接；
● 监控器实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测；无需外接线和外接传感器；
● 2路交流输入互锁,自动投切,馈电输出回路用户可选。
3．系统技术指标
● 交流输入电压：380V±15%，三相四线制
● 电网频率：50Hz±10%
● 功率因数：≥0.9
● 输出电压范围：90V-160V连续可调（110V系统）
180V-280V连续可调（220V系统）
● 输出电流：21AMAX（220V），30AMAX（110V）
● 稳压精度：≤±0.5%
● 稳流精度：≤±0.5%
● 纹波系数：≤±0.1%
● 均流不平衡度：≤±5%
● 效率：≥90%
● 输出过压保护：280V±2V（220V），160V±2V（110V）
● 绝缘电阻：≥10MΩ
● 绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧、无闪络。
● 工作环境相对湿度：≤90%
● 工作环境温度：-5℃~+45℃
● 可闻噪音：≤55dB
● 外形尺寸：2260（高）×800（宽）×600（深）
