一．产品概述

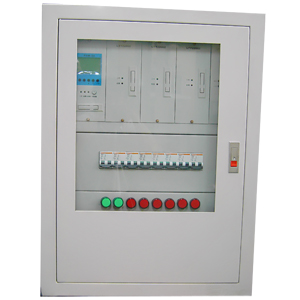

XZDW系列高频开关壁挂电源小系统是我公司专为小容量系统而设计；适合小型开关站、小型用户变电站、智能大厦配电等场合。系统由整流模块、监控模块、降压模块、配电单元和电池安装板构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，系统监控和电池智能化管理功能完善，具有与自动化系统连接的四遥接口，提供RS232和RS485两种通讯选择，提供RTU、CDT、MODBUS三种通讯规约选择。
二．系统功能特点
● 适合构成24AH/220V、50AH/110V、100AH/48V以下小系统；
● 采用模块式结构，系统由交流配电、直流馈电、整流模块、降压单元、监控单元、电池单元及闪光装置等组成，更换方便。
● 模块、监控单元和降压单元均采用带电热插拔结构，安装、维护方便快捷；
● 可安装3个2A/220V、4A/110V、5A/48V自然冷模块；
● 降压单元具有自动硅链降压功能，最大电流4A，冲击电流30A/0.5S；
● 监控器采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准；
● 监控单元具有对电池自动管理的功能；
● 提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择，可与电站自动化系统连接；
● 监控器可实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测；模块故障、母线电压越限、主路交流失电、母线绝缘故障实时报警；
● 配电单元提供2路交流输入（可选择一路PT供电）、1路电池输入；
● PT供电时系统自动限制输出功率。
三．系统技术指标
● 交流输入电压：220V±20%
● PT供电电压：100V±10%
● 电网频率：50Hz±10%
● 功率因数：≥0.85
● 输出电压范围：40V-60V连续可调（48V系统）、90V-140V连续可调（110V系统）
180V-280V连续可调（220V系统）
● 输出限流：10%-110%Ie（单模块）
● 稳压精度：≤±0.5%
● 稳流精度：≤±0.5%
● 纹波系数：≤±0.1%
● 均流度：≤±5%
● 效率：≥90%
● 输出过压保护：280V±2V（220V），140V±2V（110V）、60V±2V（48V）
● 绝缘电阻：≥10MΩ
● 绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧、无闪络。
●工作环境相对湿度：≤90%
● 工作环境温度：-5℃~45℃
● 可闻噪音：≤55dB
● 外形尺寸：600（宽）×800（高）×260（深）
