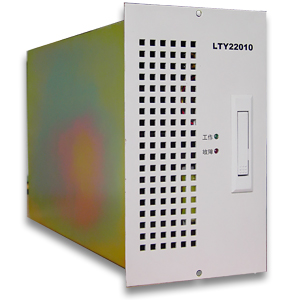

整流模块主要技术指标：
1、交流输入：
三相输入额定电压： 380V/50Hz
电压变化范围： 323-437V
频率变化范围： 50Hz±10%
2、直流输出：
输出额定值： 10A/230V
电压调节范围： 180-320V
输出限流范围： （10%-105%）*额定电流
稳压精度： ≤±0.5%
稳流精度： ≤±0.5%
纹波系数： ≤±0.1%
转换效率： ≥94%
动态响应； 负载从20%跃变至80%时,恢复时间≤200μS,超调≤±5%
可闻噪声： ≤55dB
工作环境温度： -5℃-+45℃
3、绝缘特性
绝缘电阻：输入对地，输出对地施加500V/50Hz交流电压，绝缘电阻>10MΩ。
绝缘强度：输入对机壳，输出对机壳,，输入对输出施加2000V/50Hz交流电压,一分钟无击穿,无闪络。
4、模块四遥功能:
遥控： 开/关机，均/浮充。
遥调： 输出电压，输出限流均连续可调。
遥测： 输出电压，电流。
遥信： 开/关机状态，模块工作状态。
5、保护功能
输出过压保护: 322V±2V，自动锁死，断电人工恢复。声光报警。
输出限流保护: 限流保护，0.05—1.05倍额定电流。
短路保护： 关机保护，自动恢复。
过温保护： >85℃时关机保护，温度降低至80℃时自动恢复输出。
过流保护： 关闭输出，自动恢复
模块并机保护: 故障模块自动退出。
风机保护： 风机停转,关闭输出,自动恢复。
6、结构外型：
模块尺寸： 宽×高×深=159×220×310（mm）
模块重量： 8Kg
|
