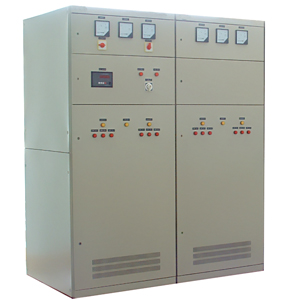

一、电力滤波/补偿装置功能介绍

我公司生产的LTY系列谐波滤波/无功补偿装置简称滤波/补偿装置，装置将电力谐波滤波和无功补偿两大作用结合起来，主要具备几大功能：

◆ 减少电力谐波：消除谐波损耗和谐波干扰，提高电能质量。

◆ 提高功率因数：增加配电设备的供电容量，提高设备利用率，解决普通电容器组因谐波存在产生谐振放大而经常损坏或根本无法正常运行等问题。

◆ 减少电能损耗：节能降耗，降低生产成本；减少变压器，电容器组、开关、电缆等设备的发热，延长设备使用寿命。

◆ 保护生产设备：通过消除叠加在基波上的谐波电压、电流，从而避免生产用电设备或元件因过电压而经常击穿或过热烧毁。

◆ 提高产品质量：避免谐波对控制电路的干扰，保证正常生产秩序，提高产品质量。

二、产品原理：

LTY系列滤波/补偿设备采用LC调谐技术，使滤波器组中的滤波电容器，滤波电抗器再加上无感电阻等根据谐波电流的成分、大小及无功需求适当组合成各种调谐滤波支路，对各次谐波分量吸收过滤。对谐波而言，本装置各滤波支路对于相应频率的谐波相当于一低阻抗通道，使相应的谐波电流大部分流入相应的滤波支路，以达到滤除谐波的目的。对于基波而言，该装置提供无功功率，以提高系统功率因数。从而使公共点电压和电流畸变减小、提高功率因数，从整体上改善电能质量。

三、产品特点：

◆ 装置的配置和参数调整是根据具体用户的用电设备使用情况，通过实测和计算而定的，确保装置在经济、技术性能比上达到最佳。

◆ 可采用集中或分散滤波/补偿方式，即并联安装在配电系统母线或用电设备旁。

◆ 利用最先进的监测、控制器，使装置随负荷的变化而自动跟踪调整自身工作状态，维持最佳工作点，始终保持负荷输出的谐波水平在允许范围之内，同时也保证补偿设备的功率因数达到设计值，免除无功不足的罚款。

◆ 特种电容器、宽频电抗器保证装置稳定、可靠和长期运行，设计寿命高。

采用国际标准和最新测量方法，解决了在谐波存在时一般控制器功率因数测量的失真问题。

◆ 配备了完善的监测显示和保护系统，除基波电压、电流的监测、显示、保护功能外，对谐波量也能监测、显示；同时提供基波和谐波量的保护功能，并有专门的防谐振能力。

◆ 操作简单，只需接通控制器电源，装置即可自动工作，另外还配有手动控制回路作为备用。

◆ 结构简明，运行维护方便。

四、适用范围：

适用于绞线拉丝、电镀、橡胶、冶金、石油、化工、注塑、造纸、市政、冷轧等行业。
