一、产品概述
智能高频开关电源系统基础模块为LTY-4820DX（输出–48V，20A）整流模块，可灵活组合成多种容量的电源系统，包括48V/240A以下容量等系统，系统均配有PSM-1A监控单元，实现计算机集中监控，具有“遥测、遥信、遥控”功能，用户可根据自己的实际需求选择不同的配置。
二、系统特点：
u 采用国际标准的19″机柜，模块化设计，各单元拆装方便，易于扩容。
u 电网适应范围宽，输入电压在170VAC～270VAC范围内均能正常工作，特别适用于移动通信基站、接入网设备。
u 整流模块采用国际最先进的电流PWM模式和最稳定可靠的电路拓扑结构，把先进性和可靠性有效地结合起来。
u 自动均流技术先进，整流模块并机工作时，各模块之间电流不平衡度小于±5%。此功能避免了某单个整流模块因长期负载过重而导致寿命缩短，保证系统运行于优化状态。
u 蓄电池自动管理和保护，系统可接两路电池，监控单元自动检测充放电电流，并控制整流模块对蓄电池的均充或浮充。当蓄电池供电时，具有欠压自动声光预报警，当电池放电至终止电压时，发出紧急声光报警。
u 监控单元采用大屏幕点阵式液晶显示器，全汉化对话式操作，可实时监测交直流配电、电池系统及整流模块的各种参数及状态。实行计算机集中管理，具有“遥测、遥信、遥控”功能，符合现代通信电源技术发展的要求。
u 多种通信方式，系统提供RS-232、RS-485标准接口和MODEM通信方式，用户可根据实际情况加以选择。通过RS-485口可实现后台计算机监控，或通过RS-232口实行近台计算机监控，还可通过MODEM进行远距离的集中监控和管理，真正实现无人值守。
u 具有先进的防雷措施，根据各种雷电的特点，整个系统设计有多级防雷，各种防雷在性能上互相补充，组成一个完备的防雷系统，能有效地防止各种能量级的直接雷和感应雷的侵入。
三、主要技术指标
交流输入：三相五线 380V±25%（285～475V） 47～63HZ
单相三线 220V±25%（165～270V）
直流输出：额定电压： -48（出厂设定为53.5V）
额定电流： 240A
稳压工作范围： -40V～-58V
稳压精度： ≤±0.5%
均流误差： ≤±5%（整流器额定电流）
效率： ≥85%
可闻噪音： ≤55dB
电话衡重杂音： ＜2mV
峰一峰杂音： ＜150mV
宽频杂音： 3.4～150KHZ ＜50mV
0.15～30MHZ ＜20mv
绝缘强度：交流配电对地能承受50Hz，2500V交流电压1分钟无击穿，无飞弧
直流配电对地能承受50Hz，1000V交流电压1分钟无击穿，无飞弧
整流器输入对机壳、输入对输出1500VAC 1分钟无击穿，无飞弧
输出对机壳500VAC 1分钟无击穿，无飞弧
安全规格：电磁兼容性符合GB6833-87标准
涌抗扰度符合IEC801-5标准
传导与辐射发射符合GB9254-88标准
电快速瞬变脉冲群符合GB/T13926.4标准

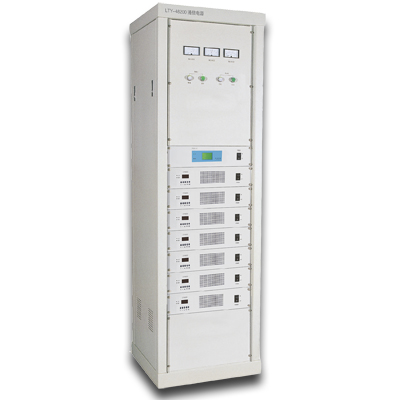

机柜外型（宽×深×高MM）：600×600×2000（2.0m机柜）
